VBD s úhlem břitu 25°(15°) ZBMT13....


Jedinečná upínací struktura a široká řada externích držáků nástrojů a vyvrtávacích tyčí.

Vysoká přesnost a stabilní obrábění v široké řadě aplikací včetně kopírování, podřezávání, soustružení zápichu, V-drážkování, sférického obrábění a dalších.

 1. Nově vyvinutý jedinečný upínací mechanismus dosahuje vyšší tuhosti

Systém bočního zámku

Unikátní design drží břitové destičky na 2 bodech. Systém bočního zámku bezpečný pro břitové destičky s malým úhlem špičky. Do těla VBD jsou navrženy prohlubně pro šroubovou svorku, která má zavit M4



Systém bočního zámkuDo těla vložky jsou navrženy prohlubně pro šroubovou svorku, která má zavit M4

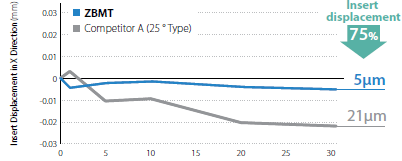

Graf posunutí břitové destičky při obrábění:

Graf posunutí břitové destičky při obrábění

Výsledek – použiti systému bočního zámku

- Stabilizuje přesnost obrábění a zvyšuje životnost břitové destičky.

- Snižuje četnost zmetku v důsledku náhlých změn rozměru, charakterních pro podobny druh VBD.



Poskytuje vysokou kvalitu a stabilní obrábění v různých obráběcích aplikacích

kopírování, podřezávání, soustružení zápichu, V-drážkování, sférického obrábění a dalších.

 KopírováníPodřezáváníKoncové zúžení

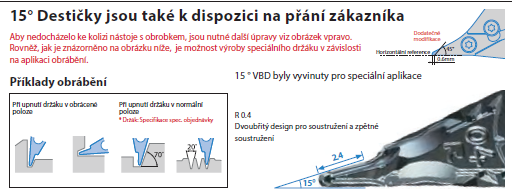

 2. Jedinečný design držáku splňující potřeby zákazníků

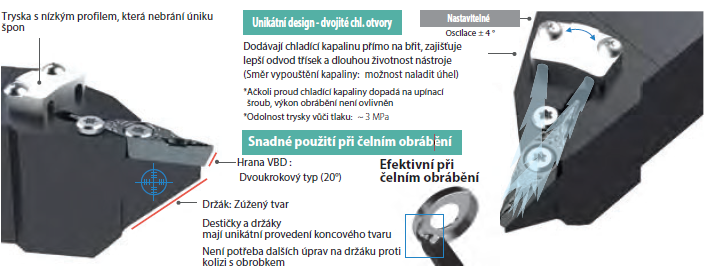

Vyvrtávací tyče i soustružnické nože s vnitřním chlazení



 3. Nový utvařeč GF pro ZBMT snižující problémy s odváděním třísek při změnách hloubky řezu

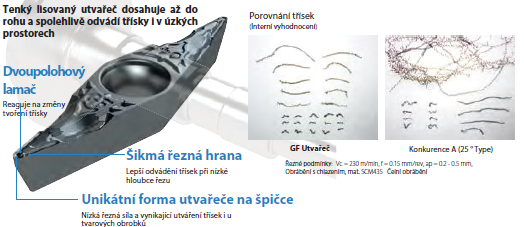

Utvařeč GF

Vyřešení problémů s odváděním třísek vede k vysoce kvalitnímu povrchu obrobku.







Aktuální dostupnost

Momentálně je skladem v Německu provedení R0,2; R0,4 a R0,8:

v karbidu PR1725 a PR1535,

v cermetu PV720; PV730 a TN620

ZBMT13T304R-GF-15D zatím jen v karbidu PR1725 a PR1535

Níže ke stažení katalogový list.
