Upínání obrobků dinosauří silou

Naší dennodenní prací je optimalizace procesu obrábění. Správným
nastavením řezných podmínek navyšujeme produktivitu obrábění
a redukujeme hlavní strojní časy. Stejně důležitá je však i redukce
časů vedlejších. Té může být mimo jiných prostředků dosaženo optimalizací
upínání obrobku. A stabilní a pevné upnutí dokáže mimo
výše uvedenou redukci vedlejších časů zajistit také navýšení řezných
parametrů a zkrácení časů hlavních. Takže snižujete náklady na dvou
frontách. Dnes bychom Vám chtěli představit novou řadu svěráků
a jejich možnosti.





Nová generace svěráků řady Titan


Svěráky řady Titan jsou velmi univerzální a u našich zákazníků
velmi populární. Umožňují jak konvenční upnutí úhlovaných kusů, tak
upnutí různých polotovarů nepravidelných tvarů (výpalky, výkovky,
odlitky…). A nová generace těchto svěráků to umí ještě lépe a přináší
nové možnosti.
Svěráky jsou teď dodávány ve třech velikostech. To umožňuje
upínání těch největších obrobků s ohledem na rozměry pracovního
stolu stroje a jeho maximální využití. Už se Vám nestane, že vybraný
svěrák se na stůl nevleze. Díky vysoké variabilitě a kompaktnosti lze
tyto svěráky použít jak v horizontální tak vertikální pozici. Na „5oskách“
nejčastěji využijete nejmenší variantu K (klaine). Svěráky jsou osazeny
vysoce spolehlivými mechanickými vřeteny s tak vysokou durabilitou,
že měnit je bude nejdříve Váš vnuk. Maximální upínací síla je 40 kN, což
jsou 4 tuny, to je jako by si na Vás sedl středně velký slon. Pokud je to
na Váš obrobek moc, může být plynule regulována pomocí momentových
klíčů.
Ke všem svěrákům řady Titan je k dispozici široká škála příslušenství.
Za zmínku určitě stojí konzole, která po připojení prodlouží tělo svěráku.
U svěráku velikosti L je pak možno upnout kusy s délkou až 610 mm,
spojením dvou svěráků obrobky s délkou až 970 mm.

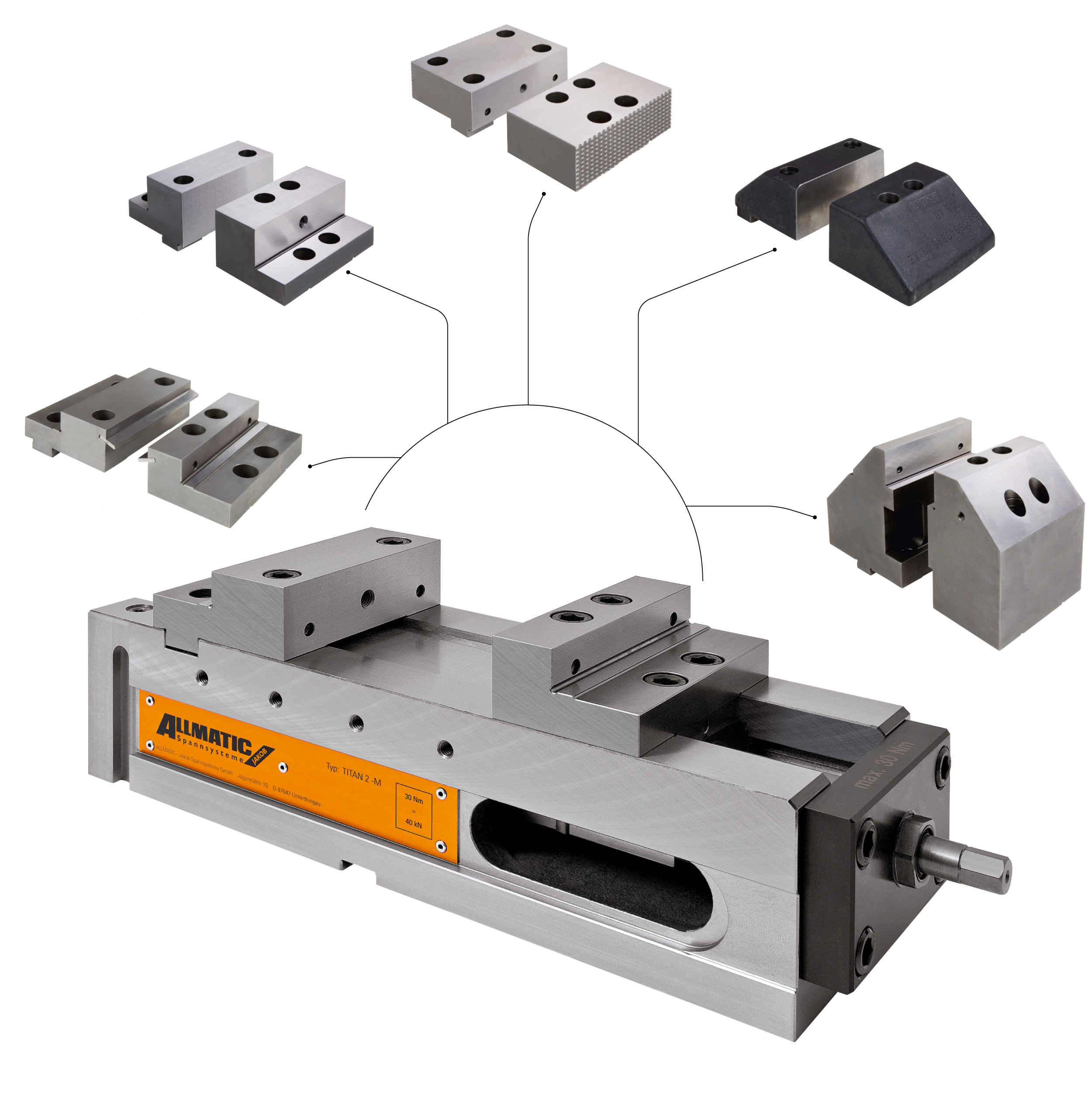

Konvenční upínání obrobků


Konvenčním upínáním rozumíme upínání předobrobených dílů,
nebo dílů, které mají rovnoběžné stěny k jejich upnutí. Takže můžeme
říct, že konvenčně budou upínány obrobky v druhé obráběné poloze.

Jak upnout neobrobený polotovar?


Často se s tím setkáváte. Jak upnout odlitek nebo výkovek.
Potřebujete buď speciální přípravek na daný kus, nebo univerzálnější
modulární systém. Nebo můžete zkusit univerzální svěrák s vhodným
příslušenstvím.

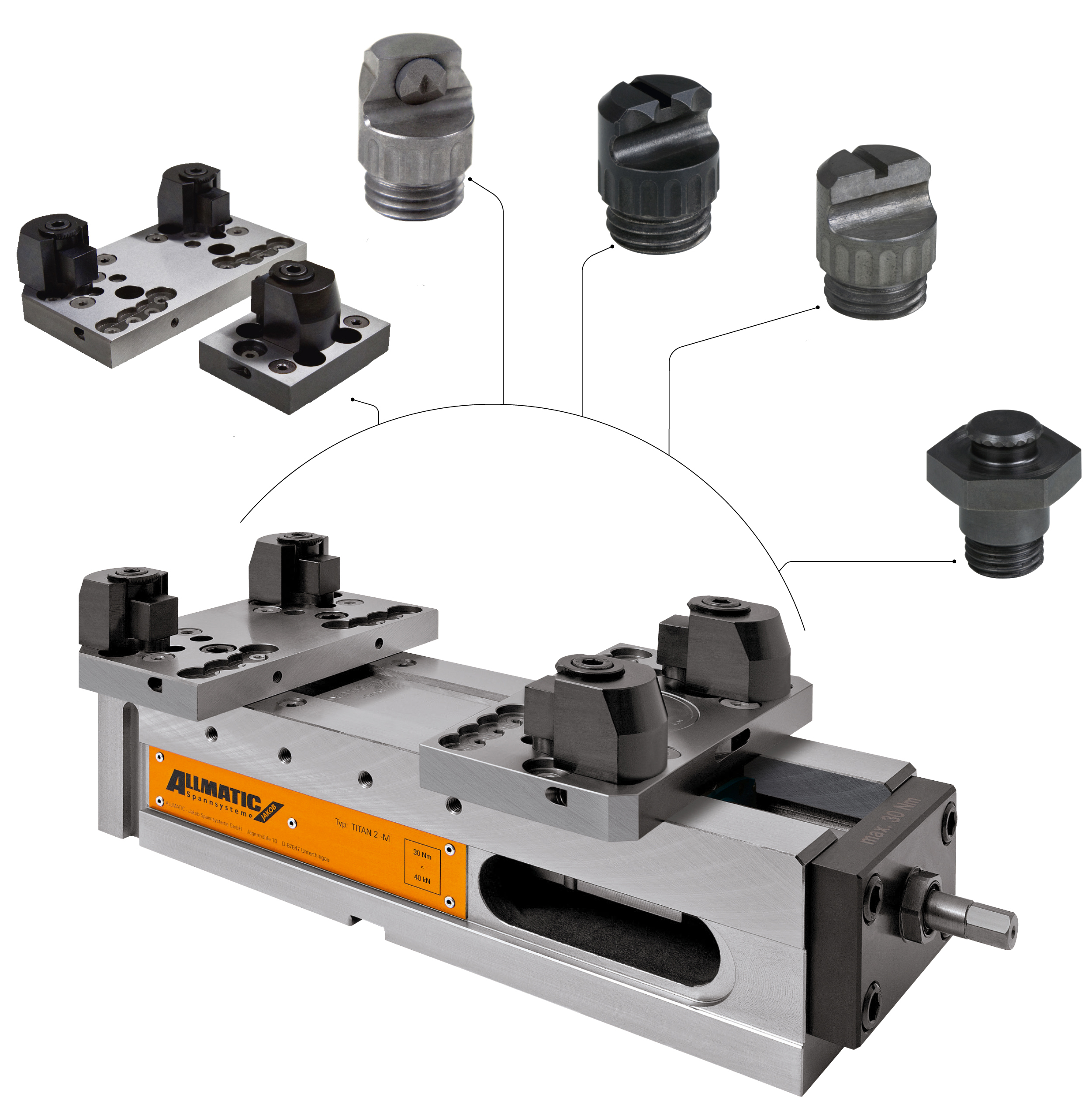

K upínání neobrobených polotovarů jsou používány speciální
nástavce, tzv. gripy s výčnělky, které se jako drápy zaklesnou do obráběného
kusu. K upnutí dochází materiálovým stykem a tím je dosaženo
maximální spolehlivosti upnutí. Gripy jednoduše umístíte do otvorů
v nosné čelisti. Těchto otvorů je v čelisti více na různých pozicích.
Vhodné umístěním gripů na pevné a otočné čelisti spolu s použitím
různě vysokých dorazů Vám pak umožní bezpečně upínat různé odlitky,
výkovky nebo výpalky. A to utažením jednoho šroubu.
Samotné gripy jsou dodávány v různých variantách, např. jako
kruhové, s karbidovými hroty a dokonce i hladké. Nízké gripy umožní
upnutí obrobku za pouhé 3 mm. Kus pak můžete obrobit z pěti stran
a potom ho dokončit pouhým odfrézováním těchto 3 mm.

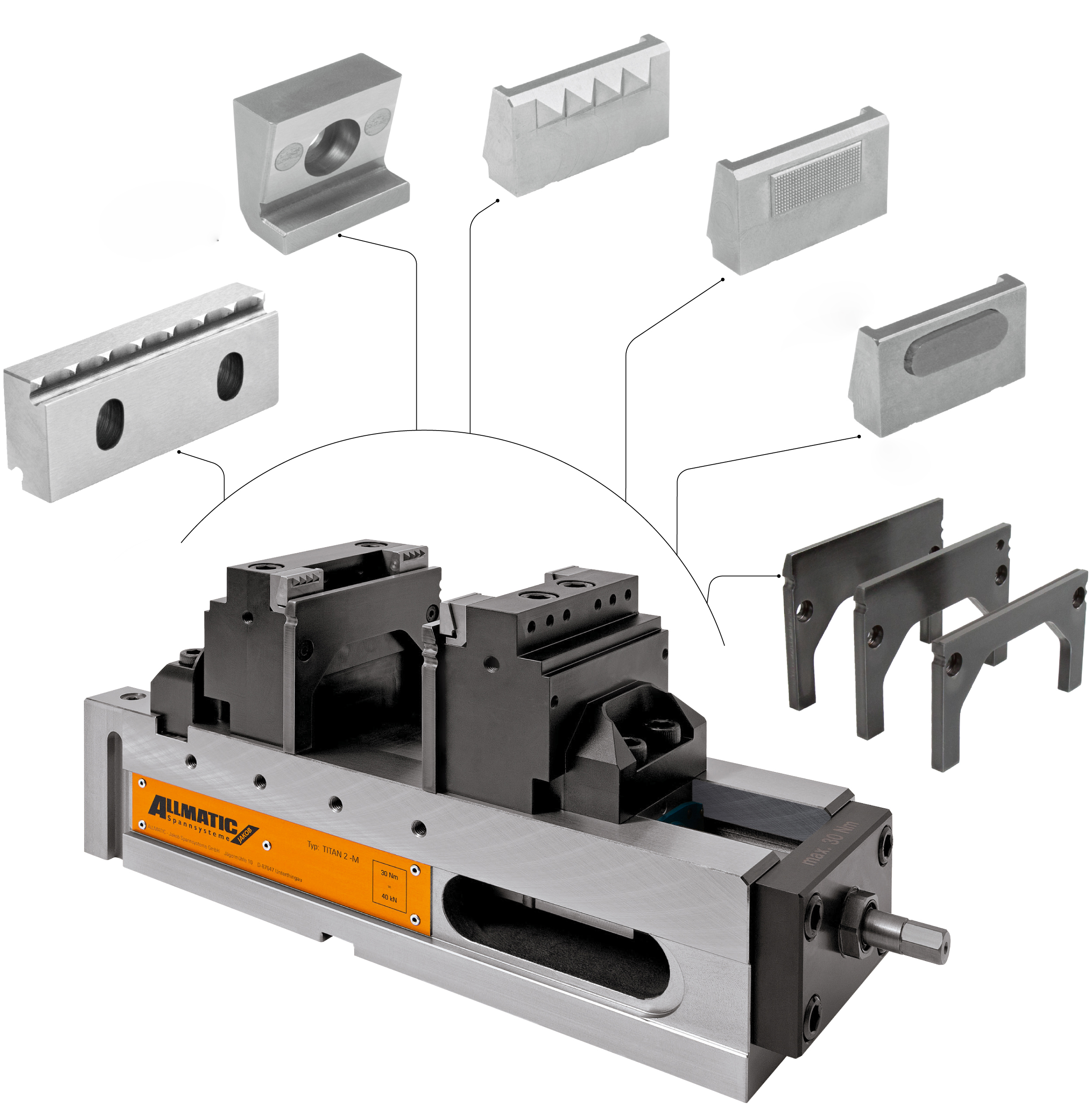

Vysoká přesnost upnutí díky přítlačnému mechanizmu

Při konvenčním upnutí kusu může dojít díky vůlím v jednotlivých
komponentech svěráku k jeho nadzvednutí. Ten se pak musí doklepávat
a mnohdy ani to nepomůže. I zde máme řešení. Podpůrné čelisti
s přítlačným systémem zajišťují vysoce přesné, variabilní a spolehlivé
upnutí neobrobených i obrobených polotovarů. Obrobek je podepřen
přesnými dorazy, které zajištují požadovanou polohu obrobku a stolu
stroje. Samotné upnutí obrobku je zajištěno pomocí adaptérů a vložek,
které díky klínovému kontaktu zajišťují přitlačení obrobku na dorazy.
Vysoká variabilita upnutí je opět zajištěna možností umístění upínacích
adaptérů v různých pozicích na podpůrných čelistech. Upínací vložky
jsou dodávány ve třech různých provedeních, dorazy v pěti délkách
(viz obrázek).

5osé obrábění

Vysoké čelisti kombinované s přítlačným systémem umožňují
5osé obrábění kusů umístěných až 90 mm nad tělem svěráku. Přesnost
upnutí je zajištěna přitlačením obrobku na broušené podložky, které
jsou opět dodávány ve třech výškových variantách. Hlavní výhodou je
pak snadný přístup k obrobku z pěti stran i krátkými nástroji.

Dvojčata s drápy

Svěráky řady DUO PLUS umožňují upnutí dvou obrobků různých
velikostí silou až 40 kN. Hlavní výhodou je kombinace systému klasického
upínání a upnutí hrubých kusů pomocí gripů. V jedné pozici tak můžete
mít upnutý surový odlitek, který se po obrobení přesune do druhé pozice
s hladkými čelistmi. V jednom cyklu tak dojde k obrobení celého kusu.



Předváděcí vůz


Dobře si uvědomujeme, že koupě přesného strojního svěráku je
významnou investicí. Nejedná se o spotřební zboží, a proto je třeba
pečlivě zvážit všechny vlastnosti svěráku a jeho přínos pro výrobu.
Přemýšleli jsme, jak Vám zjednodušit tento výběr. Vybrané svěráky jsme
umístili na předváděcí vůz a s tím navštěvujeme naše zákazníky. V případě
Vašeho zájmu neváhejte a kontaktujte naše regionální zástupce
nebo obchodní oddělení. Věříme, že Vám touto formou předáme užitečné
informace o této problematice a staneme se Vašimi spolehlivými
dodavateli nejen svěráků.



Více o svěrácích najdete zde : Upínání obrobků

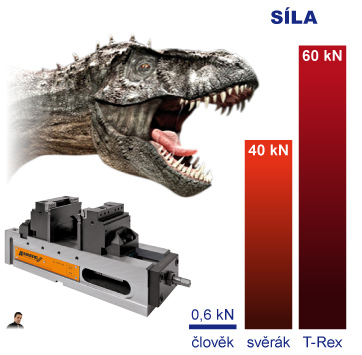

Víte, jaká je síla stisku čelistí u živočichů?

" Člověk – 0,6 kN (maximálně až 2 kN u mužů, 1,5 kN u žen) Pes průměrně – 1,2 kN Pitbull nebo vlčák – 1,3 kN Masfit - 1,7 kN Tygři (sibiřští a indičtí) a velcí lvi – 3 až 4,5 kN Hyena – 4,5 až 5 kN Žralok – 3 kN Krokodýl nilský – 16 kN Tyranosaurus Rex (odhad paleontologů) – 60 kN Na základě výše uvedeného tedy můžeme konstatovat, že svěráky Titan mají sílu čelistí přibližně jednu třetinu nižší než 13 metrů dlouhý a 7,5 tuny vážící jurský ještěr."
